Nahrajte podklady (nepovinné)
Legendu místností, technickou zprávu nebo půdorysy (PDF, DOCX, XLSX, ODT/ODS, DXF/DWG). Aplikace z nich vyčte stavbu, místnosti i komisi a předvyplní zadání. Bez podkladů pokračujete rovnou.
Online generátor protokolů určení vnějších vlivů dle ČSN 33 2000-5-51 ed. 3
Sestavte protokol o určení vnějších vlivů podle ČSN 33 2000-5-51 ed. 3 (+Z1, Z2) a ČSN 33 2000-4-41 ed. 3 ve třech krocích – nahrání podkladů (nepovinné), zadání stavby, prostorů a komise, kontrola a stažení. Vnější vlivy doplní aplikace podle normy. Náhled je zdarma, výstup DOCX i PDF po přihlášení.
ČSN 33 2000-5-51 ed. 3+Z1+Z2
ČSN 33 2000-4-41 ed. 3
TNI 33 2000-5-51:2022
Výstup DOCX + PDF
Jak to funguje – tři kroky
Zadejte údaje o stavbě, prostorech a komisi
Graficky po podlažích, nebo formulářem. Stavebníka doplní rejstřík ARES, členy komise databáze ČKAIT. Místnosti stejného typu se samy sloučí do listů protokolu s navrženými vnějšími vlivy.
Zkontrolujte a stáhněte protokol
Aplikace zadání zkontroluje, doplní vnější vlivy podle normy a sestaví dokument. Náhled si prohlédnete hned, po přihlášení stáhnete DOCX i PDF.

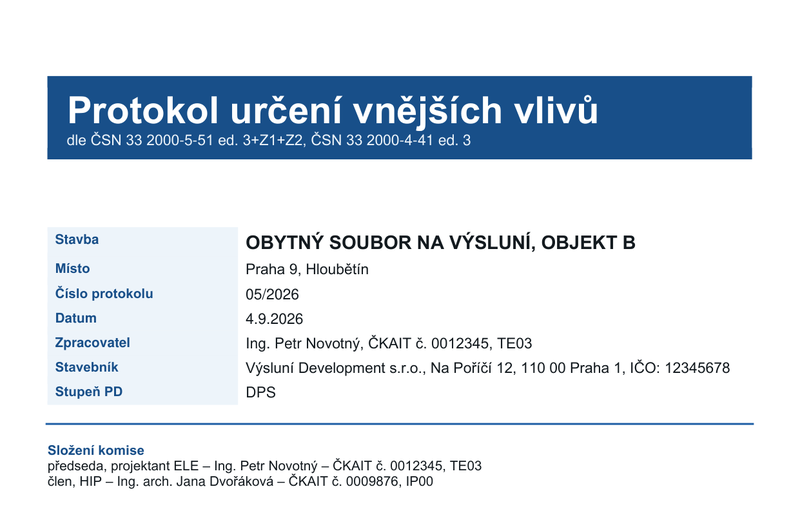

Protokol určení vnějších vlivů
Zatím nic k uloženíJak to bude probíhat
- Nahrajte podklady od projektanta (půdorysy, tabulku místností, zprávu) – nebo pokračujte bez nich.
- Zkontrolujte místnosti ve schématu a doplňte, kdo protokol podepíše.
- Stáhněte protokol. Vnější vlivy doplní aplikace podle normy.
Nemusíte znát žádné normy ani kódy.
Máte projektovou dokumentaci??
nepovinnéZ podkladů vyčteme název a místo stavby, seznam místností a složení komise – ušetříte většinu psaní. Bez podkladů můžete pokračovat rovnou.
Přetáhněte sem legendu místností, technickou zprávu nebo půdorysy
PDF, DOC/DOCX, XLS/XLSX, ODT/ODS, DXF, DWG · max 50 MB na soubor
Nepřihlášený návštěvník: soubory i rozpracovaný protokol se po 24 hodinách smažou. Přihlášením je uchováte.
Do OpenAI se pak odešle jen krátký výběr řádků z titulní strany – nejvýš 1 500 znaků, žádné soubory, žádné tělo zprávy a žádné údaje o vašem účtu. AI jen ukáže, na kterém řádku údaj stojí; hodnotu z něj opíše sám program, takže si ji nemůže vymyslet. Podklady mohou obsahovat jména a adresy, proto to děláme jen tehdy, když se běžné vyčtení nepovede. Co se odesílá?
Stavba – O jakou stavbu jde??
Tak, jak bude uveden v protokolu. Např. „Bytový dům Na Výsluní, objekt B“.
Začněte psát název firmy nebo IČO – adresu a IČO doplníme z rejstříku ARES.
Dvě až tři věty: co to je, kde stojí, jak se užívá. Protokol tento popis obsahuje.
Další údaje o stavbě (stupeň a část dokumentace)
Přidejte místnosti a prostory. U každého vyberte typ – podle něj určíme vnější vlivy. Stejné typy sloučíme do jednoho listu protokolu.?
Místnosti a prostory?
| Označení | Název | Podlaží | Plocha m² | Typ prostoru | Akce |
|---|
Skupiny prostorů a vnější vlivy?
0 skupinPřidejte místnosti a vyberte jejich typ. Místnosti stejného typu se samy sloučí do jedné skupiny
(listu protokolu), aby protokol neměl zbytečně mnoho stran.
Pro odborníky: tabulka místností a skupiny vnějších vlivů – otevřít ve Formuláři
Komisi svolává stavebník (investor). Předsedou je jeho zástupce nebo hlavní inženýr projektu – nemusí mít elektrotechnické vzdělání. Projektant elektro je členem vždy. Každý člen protokol podepíše.?
Komise pro určení vnějších vlivů?
| Funkce | Jméno a tituly | Číslo ČKAIT | Obor | Firma | Akce |
|---|
Ostatní účastníci jednání
| Funkce | Jméno a tituly | Číslo ČKAIT | Obor | Firma | Akce |
|---|
Pro odborníky: tabulka komise s čísly ČKAIT a obory – otevřít ve Formuláři
Kdo protokol vydává a kdy. Vše v této části je nepovinné – prázdné údaje doplní aplikace.
Zpracovatel?
Vyplňte, pokud protokol sepisuje jiná firma než stavebník. Výchozí hodnoty uložíte v profilu.
Výchozí hodnoty lze uložit v profilu.
Protokol?
Necháte-li prázdné, číslo přidělíme při sestavení.
Necháte-li prázdné, doplní se dnešní datum.
Stav a revize se tisknou v identifikaci protokolu; čistopis schvaluje komise podpisem.
Organizace, která zajišťuje vypracování protokolu – zpravidla stavebník.
Další údaje protokolu (podklady, přílohy, rozhodnutí)
Předvyplněno názvy nahraných souborů. Upravte podle potřeby.
Necháte-li prázdné, text sestaví aplikace z určených vlivů.
Než sestavíme protokol, doplňte:
Kontrola zadání?
NezkontrolovánoZobrazit odborné znění
Co bude v protokolu
Vzhled dokumentu?
Titulní strana: ano · Podpisy: z komise
Titulní strana nese celou identifikaci stavby; v textu se pak neopakuje.
Společná tabulka platí pro všechny prostory; list uvádí jen odchylky, jejich hranice a důvod.
Podpisové řádky
Podpisové řádky se odvodí ze složení komise.
Úpravou nebo přidáním řádku převezmete jejich správu.
Sestavení protokolu
Aplikace doplní vnější vlivy podle ČSN 33 2000-5-51 ed. 3 a sestaví dokument. Trvá to asi 20 s.
Protokol určení vnějších vlivů podle ČSN 33 2000-5-51 ed. 3 online
Protokol určení vnějších vlivů je písemný doklad o tom, jaké vnější vlivy působí v jednotlivých prostorech stavby a jaká opatření z nich plynou pro elektroinstalaci. Povinnost pořídit takový doklad vychází z toho, že projektová dokumentace musí splnit požadavek bezpečnosti při užívání stavby; podrobnosti dokumentace pro provádění stavby žádá vyhláška č. 131/2024 Sb. o dokumentaci staveb, část D.1.2.5 – silnoproud, kde je „stanovení jednotlivých prostředí a vypracování podrobného protokolu určení vnějších vlivů“ uvedeno výslovně. Protokol je součástí dokladové části dokumentace, ukládá se po dobu životnosti zařízení a předkládá se při každé revizi elektroinstalace.
Vnější vlivy se podle ČSN 33 2000-5-51 ed. 3+Z1+Z2 (7/2022) označují dvěma písmeny a číslicí: první písmeno je kategorie (A – prostředí, B – využití, C – konstrukce budovy), druhé písmeno povaha vlivu a číslice třída. Například AD4 znamená stříkající vodu, BA4 osoby poučené. Závazný přehled tříd je v tabulce ZA.1 této normy; aplikace z ní vychází ve všech 24 povahách a 121 třídách. Pro prostory, které tabulka označuje jako normální (čl. ZA.4), lze podle metodiky uvést jen souhrnnou větu, ostatní – abnormální – vlivy se vypisují jednotlivě i s dobou působení a opatřením. Komentářový výklad a vzorový formulář protokolu obsahuje TNI 33 2000-5-51 z roku 2022.
Co protokol obsahuje
- Identifikaci stavby a zpracovatele – název a místo stavby, stavebník, stupeň a část projektové dokumentace.
- Složení komise – předseda (zpravidla investor nebo hlavní inženýr projektu), projektant odpovědný za elektroinstalaci a specialisté dalších profesí; každý člen protokol podepisuje.
- Seznam řešených prostorů sloučených do skupin se stejnými vnějšími vlivy.
- Tabulku vnějších vlivů členěnou na prostředí, využití a konstrukci budovy, s poznámkou u každé povahy.
- Rozhodnutí a zdůvodnění – opatření pro elektroinstalaci, minimální krytí IP a odkazy na příslušné oddíly části 7 souboru ČSN 33 2000 (koupelny, bazény, staveniště, zemědělské provozy a další).
Úplný seznam norem a předpisů, ze kterých aplikace vychází, najdete na stránce Normy a legislativa.
Proč použít PUVV
- Online, bez instalace – generátor protokolu online běží v prohlížeči, nepotřebujete žádný doplněk ani šablonu ve Wordu.
- Podle aktuálních norem – tabulka ZA.1 z ČSN 33 2000-5-51 ed. 3+Z1+Z2 a ochranná opatření podle ČSN 33 2000-4-41 ed. 3 (čl. 411 až 415).
- Presety místností – nejčastější prostory (byty, koupelny, technické místnosti, garáže, kanceláře, venkovní prostory) mají připravené třídy vlivů; místnosti stejného typu se automaticky sloučí, takže protokol nemá zbytečně mnoho stran.
- Komise z databáze ČKAIT – jméno, číslo autorizace i obor se doplní z veřejného seznamu autorizovaných osob, ruční zadání zůstává vždy možné.
- Vyčtení z podkladů – legendu místností nebo technickou zprávu lze nahrát a nechat z ní údaje vyčíst; volitelně i s pomocí AI, pokud ji správce povolí.
- Náhled zdarma, výstup DOCX i PDF – editovatelný dokument si upravíte podle zvyklostí své kanceláře.
Pro koho je aplikace určená
Aplikaci ocení především projektant elektro, který protokol připravuje jako podklad pro jednání komise, dále hlavní inženýr projektu, technický dozor stavebníka a revizní technik, jemuž komise pro určení vnějších vlivů předává hotový dokument. Konečné určení vnějších vlivů je vždy rozhodnutím komise – aplikace nabízí návrh podle norem a metodiky, který komise potvrdí nebo upraví. Nepředložení protokolu při revizi je běžně hodnoceno jako závada, proto se vyplatí mít dokument připravený už ve stupni dokumentace pro provádění stavby.
Časté dotazy
Jaké je doporučené základní složení komise při aktualizaci/revizi protokolu při malé změně?
Vždy je nutné zvážit, čeho a kterých profesí se změna dotkne. Z hlediska případného škodního řízení je vhodné, aby se všechny v místě zainteresované profese prokazatelně vyjádřily, zda se změna jejich zájmu dotýká, či nikoli.
Kdo je odpovědný za aktuální protokol o určení vnějších vlivů?
U objektu je to majitel, kterého obvykle zastupuje správa objektu. Pokud provozovatel objektu s právem změn v provozu a vybavení de facto převzal správu budovy, je odpovědný i provozovatel. U ryze technologických zařízení je odpovědný provozovatel.
Musí být zpracovatel protokolu o určení vnějších vlivů autorizovanou osobou ve smyslu zákona č. 360/1992 Sb.?
Ne, tento požadavek je irelevantní. Zpracování protokolu se mohou účastnit i osoby jiných profesí, než které spadají pod stavební zákon. Protokol je ve výsledku podkladem pro návrh (projekt) elektrických rozvodů, může však sloužit i dalším profesím, nejen elektro.
Kdo je oprávněn vyhodnotit, zda je při změně nutné protokol aktualizovat?
Ten, kdo připravuje práce na stávajícím zařízení nebo stavbě. Rozhodující je, zda jde o opravu (uvedení do řádného původního stavu, k němuž nejsou zásadní připomínky např. požárního specialisty), nebo o rekonstrukci, dostavbu apod. – v druhém případě je aktualizace (nový protokol) na místě.
Nahrané podklady se ukládají k projektu a slouží jen k vyčtení údajů. Rozpracovaný protokol nepřihlášeného návštěvníka se i s podklady po 24 hodinách automaticky maže; přihlášený uživatel své projekty i podklady kdykoli smaže v sekci Projekty. Podrobnosti jsou v části Ochrana dat.
